PEM RCTrms-3phase

一、罗氏线圈产品概述

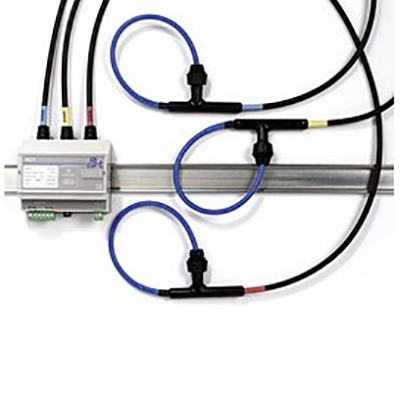

       PEM RCTrms-3phase罗氏线圈是RCTrms工业电流传感器的3通道版本。RCTrms-3ph有一个工业标准的4-20mA或0-5V输出，使其成为过程控制、状态报警或系统监控的理想选择。RCTrms是一种用于长久安装的交流电流传感器。它易于安装且易于改装,结合了薄而灵活的环绕式Rogowski (感应)线圈和信号调节器的优点,可提供准确,真实的均方根电流测量。通常, RCTrms与SCADA系统, PLC ,数据记录器和保护设备一起使用。

二、罗氏线圈的产品优势

1.易于改装

2.在空间有限的情况下易于安装场地有限

3.罗哥夫斯基线圈的尺寸可以指定独立于初级电流

4.与初级电流的真正有效值成正比

5.不受磁饱和度的影响

6.是过程控制、状态报警或系统监测的理想选择，应用范围很广，从电弧炉到配电。炉到配电的各种应用。

三、罗氏线圈的产品特点

1.可溯源的校准

（1）每个单元都有可追溯的校准证书

（2）无磁性材料意味着出色的线性度<0.1%读数

2.完全隔离的测量

（1）隔离电源2kVdc

（2）罗氏线圈的额定电压为2kVpeak（耐力测试为4kVrms/50Hz/60秒）。

3.小型DIN导轨（或面板安装）外壳 - UL94 V-0等级

四、罗氏线圈的产品选项

       隔离的BNC-BNC电缆分线选项

      在线圈和电子设备之间，以便于安装例如，通过现有的管道进行穿线。标准电缆长久固定。

五、罗氏线圈的符合的标准

1.通过CE认证

2.符合EMC EN 61326-1 2006标准

3.符合IEC61010-1:2001

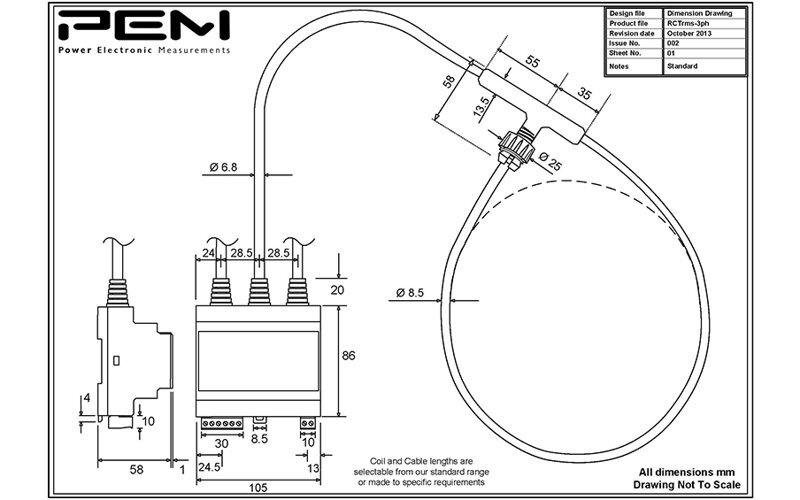

六、罗氏线圈的产品尺寸

七、罗氏线圈的产品应用

（1）电力设施

       RCTrms罗氏线圈用于电弧炉和其他大电流应用,用于过程控制和监控Fort Collins公用事业,电力和电力部门启动了一个自动化项目,以监测热电联产设施,控制和监控配电负荷中心(开关和保险丝位置)。收集各种数据以使用900MHz无线技术传输回控制室SCADA系统。所有变电站馈线目前都由变电站的SCADA监控,但这仅为整个馈线提供总值。通过使用RCTrms交流电流传感器在每个15KV配电开关上进行电流监测，可以获得精确的实时电流,用盱长距离规划研究和断电恢复期间的切换操作。总共有大约80个地点需要监控。

       主馈线上没有当前的分接点,所以当前的测量设备安装在600A螺栓T型主体和200A弯头周围。对于传统的铁芯电流互感器(CT )来说,这种应用将非常困难,因为连接点尺寸大且“形状不方便”。此外,传统的CT具有开路次级的潜力,可能产生极大的二次电压，RCTms本质上是安全的。

        灵活的Rogowsk线圈非常易于安装,可在80个位置中的每个位置节省数百美元。RCTms还在此应用中提供了其他几个优点:

1.没有饱和,因为与传统CT不同, Rogowski coil传感器没有铁芯。

2.PEM电流探头的夹式线圈无需进行大量的开关修改(成本过高)或断开600A T型机身以安装传感器。

3.RCTms传感器的输出直接馈入SCADA节点(微控制系统SCADA Pack ).不需要额外的昂贵信号调节器。

（2）电弧炉

        RCTrms线圈安装在600A T型体上RCTrms是电弧炉应用的理想选择，这款PEM罗氏线圈可以精确测量10kA至100kA范围内的大负载电流。导体通常很大,如果需要, RCTrms罗氏线圈可以提供长达5.0米的线圈。在一个这样的应用中, RCTrms用于监测16MVA埋弧炉变压器的三个单独的二次电流。每个变压器的3个次级绕组上的二次电流为37.5kA，60Hz。RCTrms 4-20mA信号的输出连接到PLC以进行连续监测。

        变压器的次级绕组通过多个接触夹连接到电极。使用RCTrms连续监测二次电流对于确保二次电流具有相同的幅度非常重要。变压器次级电流的不平衡可用于立即识别电极触点中的故障。在没有电流监测的情况下,可能无法识别接触故障,并且由于变压器绕组的局部过热,可能导致变压器寿命缩短。

       二次导体的成对总线管配置使得安装标准CT是不切实际的。RCTrms柔性传感线圈很容易安装在总线管对周围,为此应用提供了简单/经济的解决方案。（3）其他应用包括

1.VSD电机驱动器和发电机

2.大型泵和压缩机

3.建设服务

4.自定义版本

5.Rogowski coil线圈浸入变压器油中

6.长线圈和电缆线

7.提供了响应时间单位Z长为50毫秒的版本

8.高频性能> 100kHz的版本
