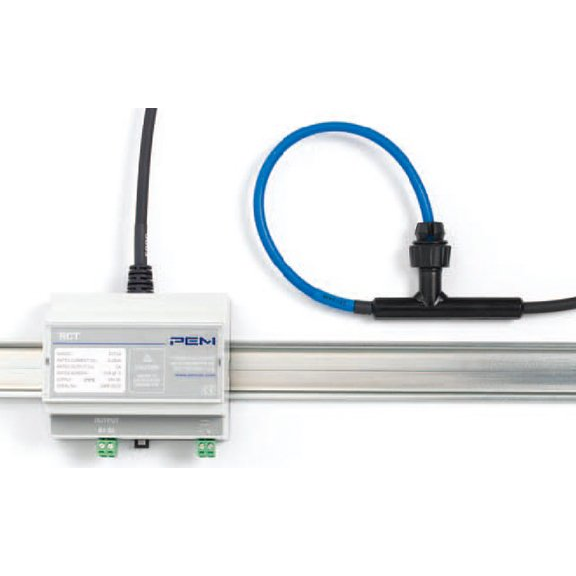

PEM RCT1A罗氏线圈

一、罗氏线圈的产品概述

      PEM RCT1A罗氏线圈是一种真正的电流互感器(CT )替代品，但具有薄，轻,柔性,环绕式Rogowski (感应)线圈的所有内在优势。就像CT一样。RCT1A次级输出是工业标准的0到1A ( 5VA pf1 )瞬时电流,与测得的初级电流成正比。

      通常, RCT1A与电源,电流和电能质量计一起使用,是改造应用中CT的理想替代品，可避免工厂停机,安装空间有限的应用,特别是安装了用于0至1A CT输入的现有监控设备的情况。

二、RCT1A是传统电流互感器（CT）的理想替代品，PEM电流探头具有以下优点：

1.易于改造

2.在空间有限的应用中，安装简单

3.罗哥夫斯基线圈的尺寸可以指定独立于初级电流

4.不受磁饱和的影响

5.本质安全 - 没有二次开路的危险

6.相当于1级CT或更好（相位误差 <0.5度（45至65Hz）。

三、罗氏线圈的产品特点

1.可溯源的校准

（1）每台设备都有一个可追溯的校准证书

（2）无磁性材料意味着出色的线性度<0.2%读数

2.完全隔离的测量

（1）隔离电源2kVrms

（2）线圈的额定电压为2kVpeak（耐受测试为4kVrms / 50Hz/60秒)

3.DIN导轨（或面板安装）外壳 - UL94 V-0等级

四、罗氏线圈的的产品选项

       在线圈和电子元件之间，以便于安装，例如，通过现有的管道进行穿线。标准电缆长久固定。

五、罗氏线圈符合的标准

1.通过CE认证

2.符合EMC EN 61326-1 2006标准

3.PEM有限公司是一家ISO9001:2008注册公司 符合IEC61010-1:2001标准

4.正在申请的专利号。PCT/EP2012/053893

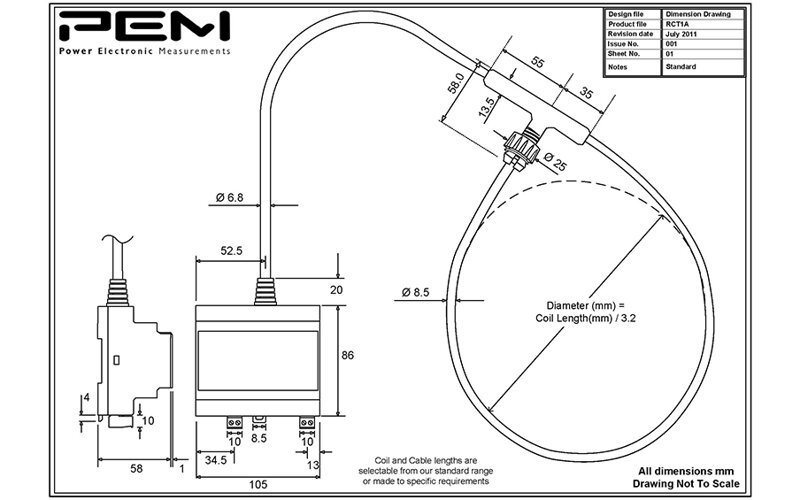

六、罗氏线圈的产品尺寸

七、罗氏线圈的应用

（1）使用现有的1A / 5A计量系统进行回溯电流监测

         灵活的夹式, RCT1A感应线圈和体积庞大的固定磁芯计量电流互感器,均为4000A额定电流直到Z近,PEM罗氏线圈( Rogowski coil)提供了与测量电流成比例的电压或mA输出;适用于数据采集系统,但与传统安装的1A/ 5A计量系统不兼容。采用PEM Ltd.的新型RCT1A电流传感器消除了这种兼容性问题.RCT1A是一款灵活的,环绕式,轻量级电流传感器,输出为0-1A。它允许安全和简单的安装,并与通常由电流互感器( CT )供电的电表兼容。

        如果安装需要工厂停工.安装“回顾性”电力和能源监控系統可能成本很高。安装条件通常不够完美,缺乏空间意味着母线必须重新定位，以适应大型铁芯CT。使得关闭不可避免。当企业的性质不能适应电力关闭,例如医院时,这就产生了一个特殊的问题。

（2）RCT1A罗氏线圈其他应用包括:

1.权力

2.电弧炉

3.建设服务

4.自定义版本

5.Rogowski coil浸入变压器油中

6.长线圈和电缆线
