PEM CMC

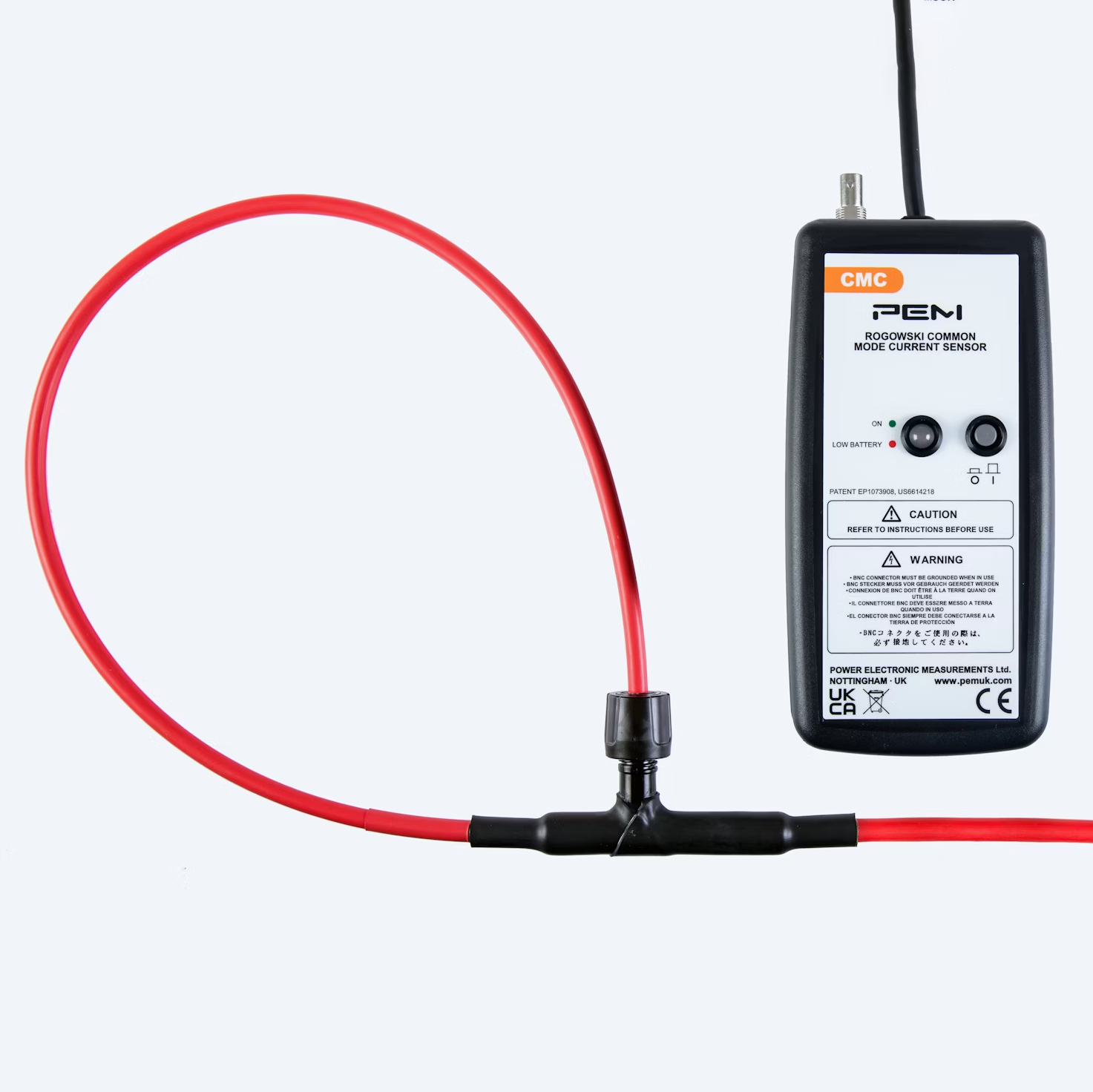

CMC - 电流探头

一种灵活的夹式 Rogowski 探头，用于测量 VSD 中的 hf 共模电流。

一种灵活的夹式电流探头，用于测量通过大型交流驱动系统中的轴承绕过电机驱动器流向地面的高频共模电流。

CMC 还可用于需要测量小、高频电流的各种其他应用。

CMC 是识别大型电机驱动器中共模电流的存在和严重性的重要工具。它专为具有交流传动系统知识的经验丰富的人员而设计。一旦确定，CMC 将为工程师提供参考测量值，可用于评估为减轻轴承电流而采取的措施的有效性。

该探头是我们行业领先的 CWT 系列 Rogowski 电流传感器的改进版本。

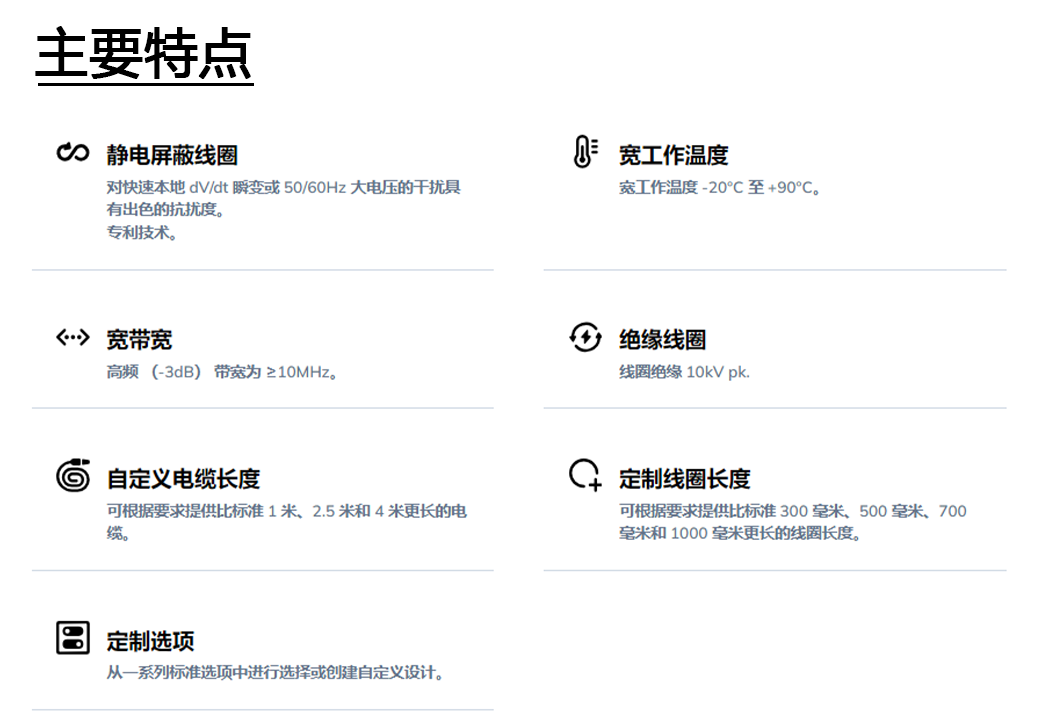

主要特点

1.宽工作温度 -20°C 至 +90°C。

低频 （-3dB） 带宽，用于衰减大的基波工频电流和磁场。

高频 （-3dB） 带宽为 ≥10MHz。

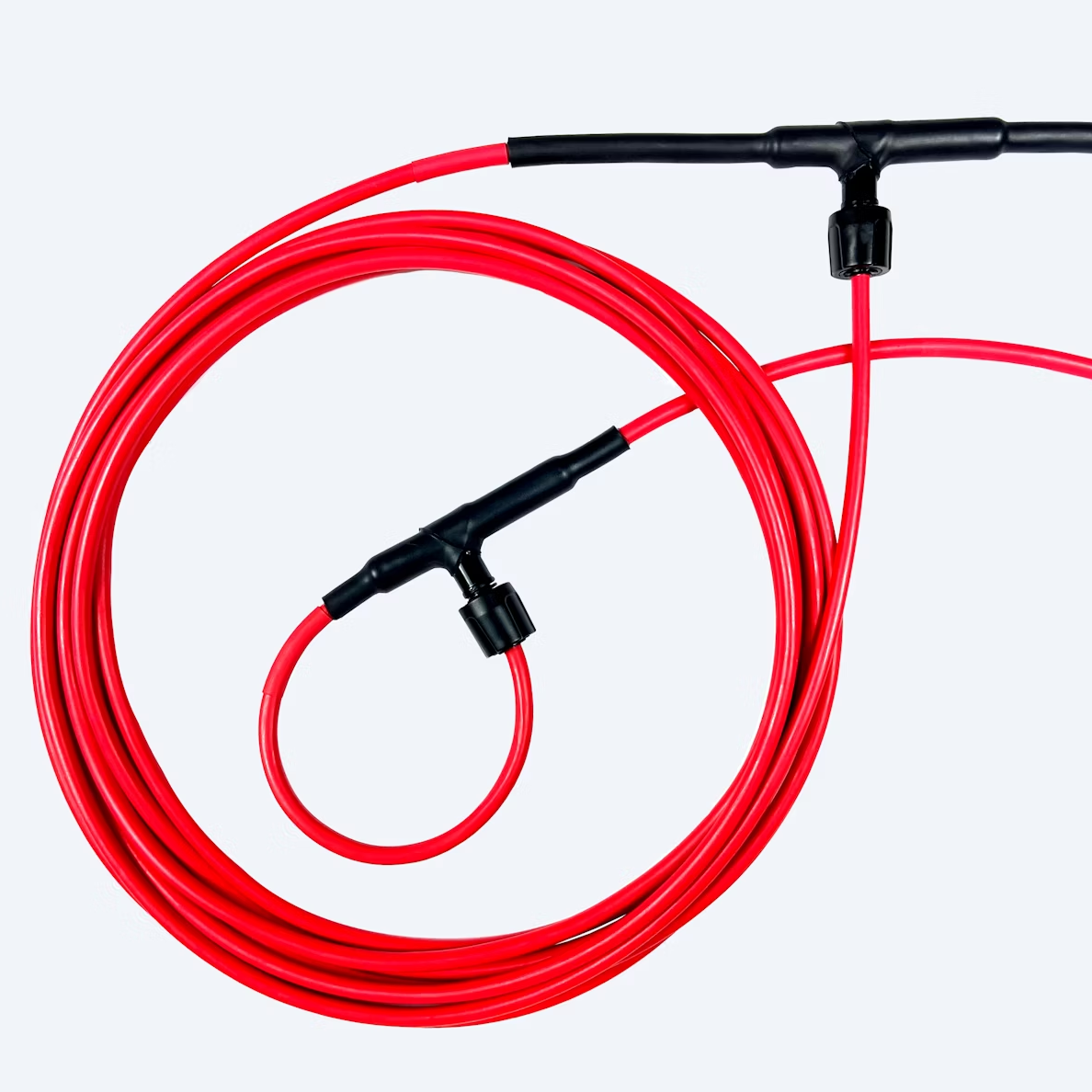

各种 Rogowski 线圈尺寸。

静电屏蔽的 Rogowski 线圈。

线圈绝缘 10kV pk.

应用

控制交流电机的变速驱动器 （VSD） 可产生快速瞬态 PWM 电压，该电压可以电容耦合到机器轴上。轴上的电压足以使电弧电流通过电机轴承流向地面。这些电流可以通过机器轴或电机接地机构上的 CMC 进行测量。

测量牵引应用中的干扰，以确保机车 VSD 不会损害铁路信号系统的完整性。

标准与合规性

CE 标志

符合 EMC EN61326-1

符合 IEC 61010-1;IEC 61010-2-032 标准

PEM Ltd 已通过 ISO9001：2015 标准认证

专利产品

PEM 致力于为客户提供最高水平的质量，请在质量标准和合规性部分阅读有关我们如何努力实现这一目标的更多信息。
