CWTMini50HF
一种新型屏蔽夹式线圈，具有出色的外部电压抑制能力和 50MHz 带宽。

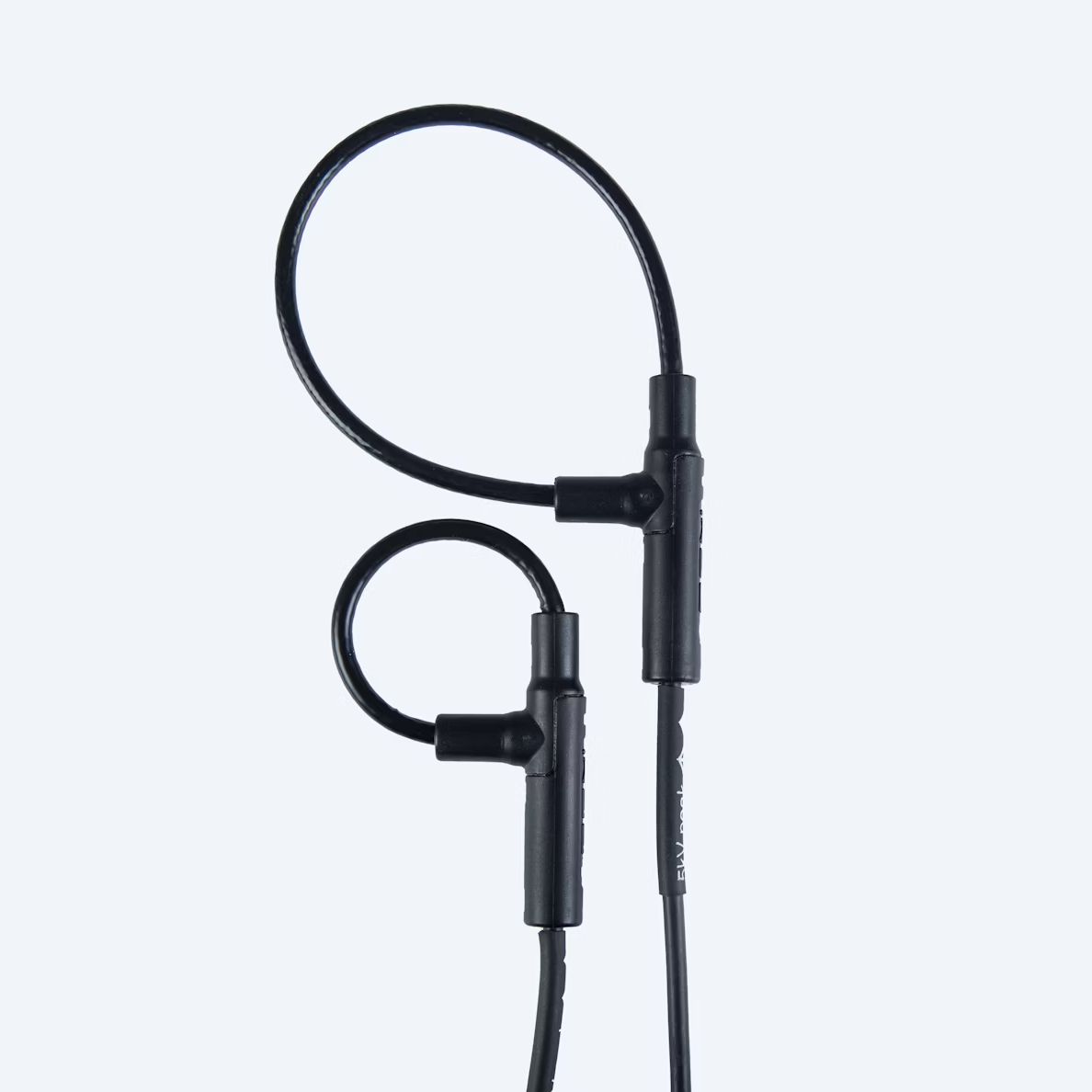

CWTMini50HF 提供 50MHz （-3dB） 带宽，采用周长为 100 毫米、横截面直径为 3.5 毫米的新型屏蔽夹式线圈。 该屏蔽提高了线圈暴露于快速 dV/dt 瞬变的电路中的电流测量性能;例如，在具有高阻断电压的半导体器件中测量快速电流瞬变时。

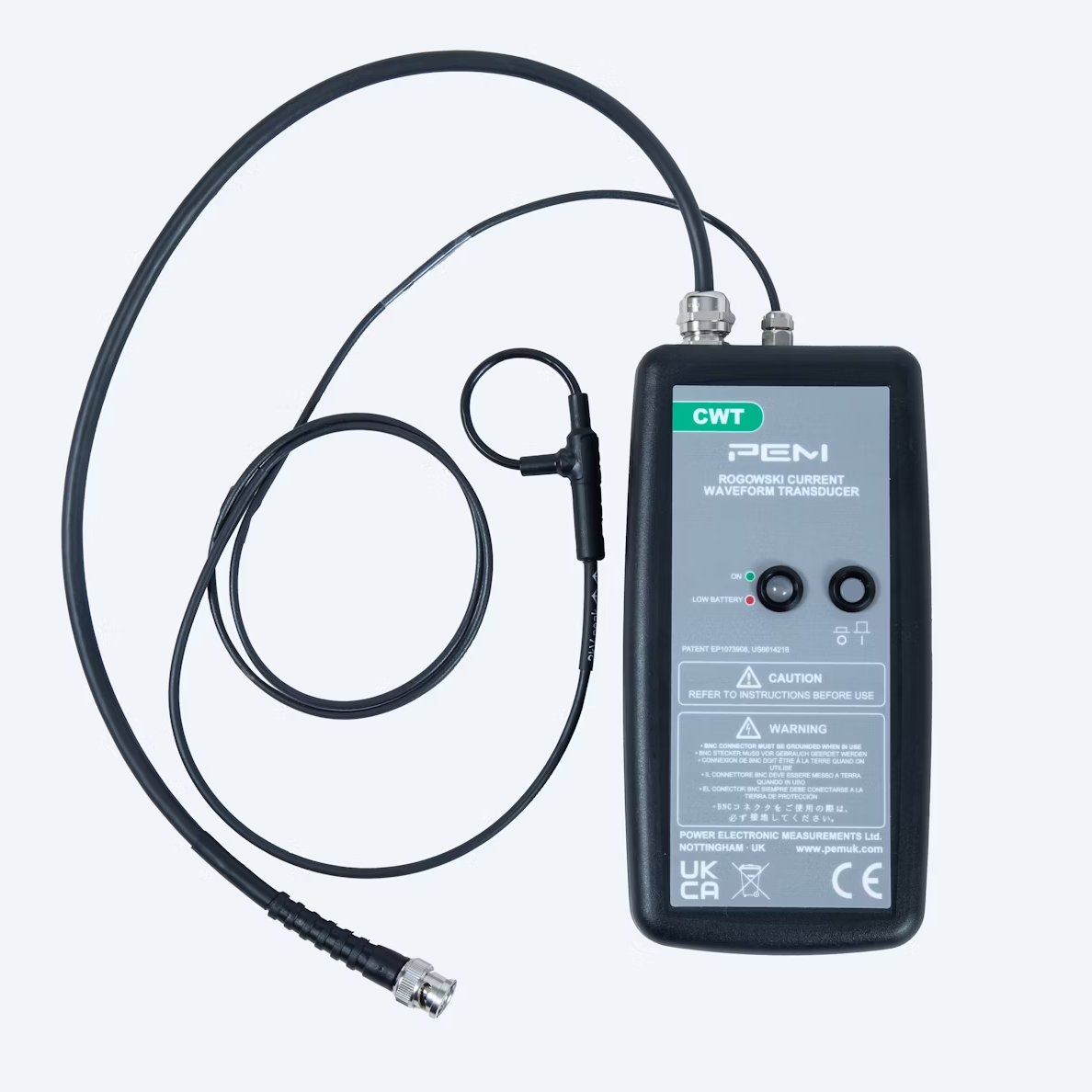

CWTMini50HF 是一款宽带交流电流探头，具有固定的 0.5m BNC 输出，可连接大多数类型的示波器或数据采集设备。

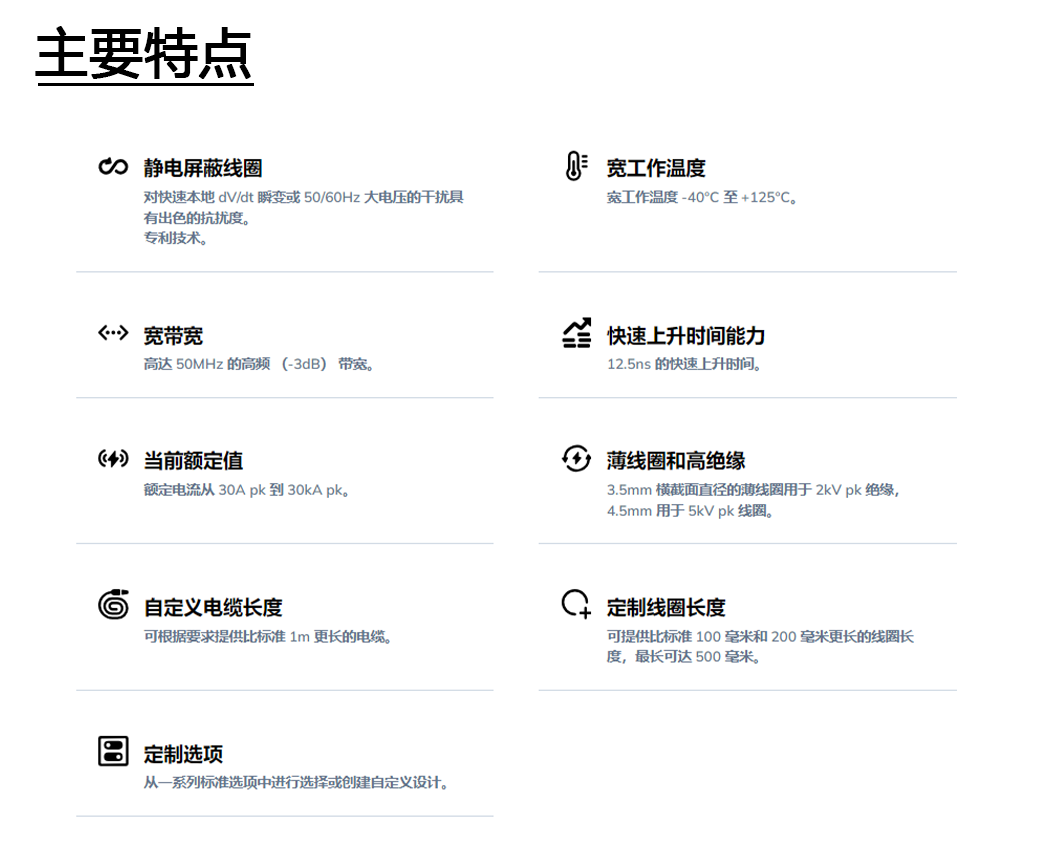

主要特点
1.一种新型静电屏蔽罗氏线圈 - 对快速本地 dV/dt 瞬变或 50/60Hz 大电压的干扰具有出色的抗扰度。
2.宽工作温度 -40°C 至 +125°C。
3.（-3dB） 带宽高达 50MHz。
4.上升时间 12.5ns（100mm 线圈用）。
5.额定电流从 30A pk 到 30kA pk。
6.标准线圈长度（周长）为 100 毫米或 200 毫米。
7.*3.5mm 横截面直径的薄线圈用于 2kV pk 绝缘，4.5mm 用于 5kV pk 线圈。
应用
1.半导体开关波形（器件损耗）。
2.电力电子电路中的开关电流波形，例如：

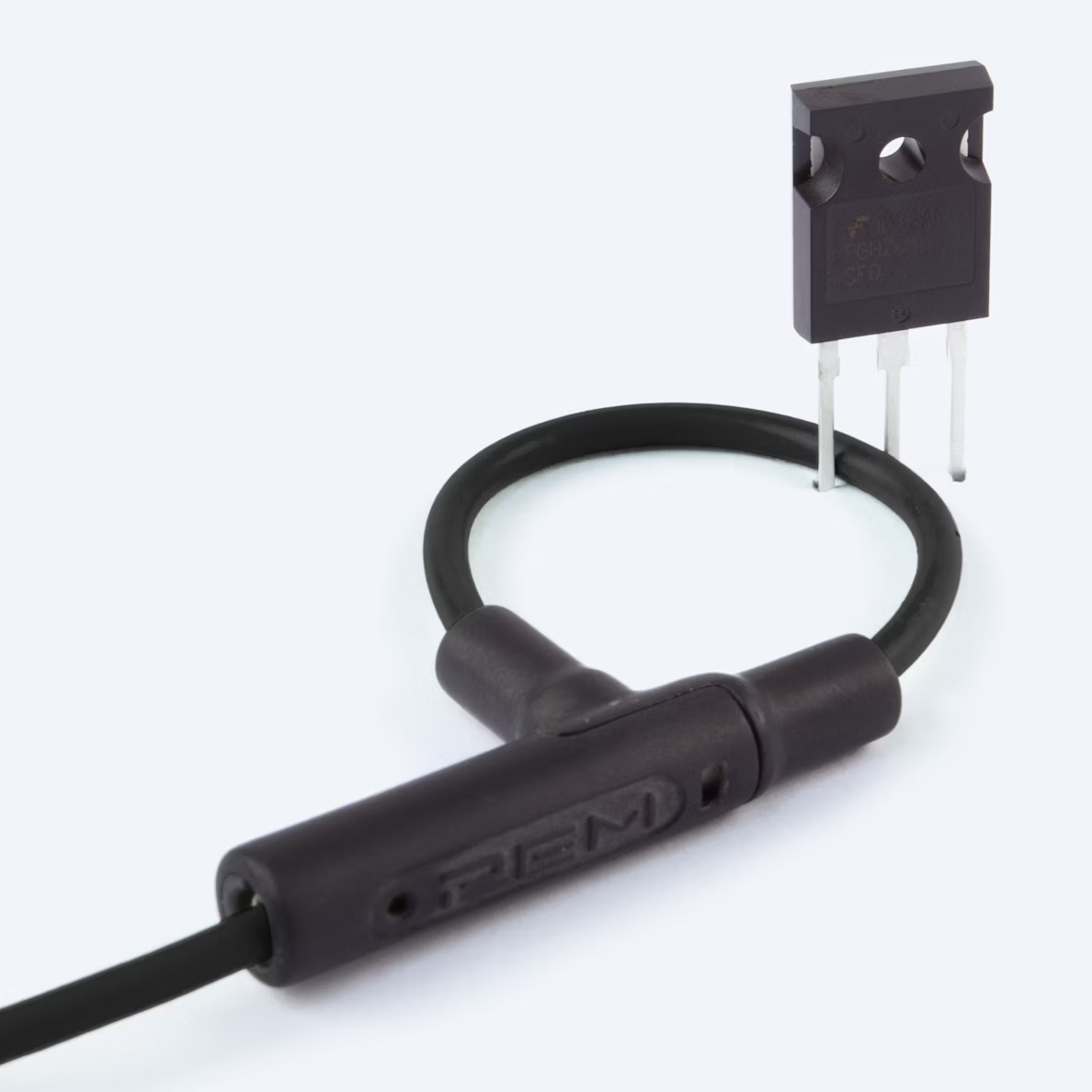

3.小至 TO-247 的 MOSFET 或 IGBT 器件。测量半导体中的功率损耗。
4.监控小型电感器、电容器、缓冲电路等中的电流
5.在存在大直流电流的情况下测量小交流电流（例如监测电容器纹波）。
6.电源转换器开发和诊断。
7.测量射频应用中的高频正弦电流、脉冲电流或瞬态电流。
标准与合规性
1.CE 标志
2.符合 EMC EN61326-1
3.符合 IEC 61010-1;IEC 61010-2-032 标准
4.PEM Ltd 已通过 ISO9001：2015 标准认证
5.专利产品
PEM 致力于为客户提供最高水平的质量，请在质量标准和合规性部分阅读有关我们如何努力实现这一目标的更多信息。
