PEM CWTUM-F 型

CWTUM-F 型

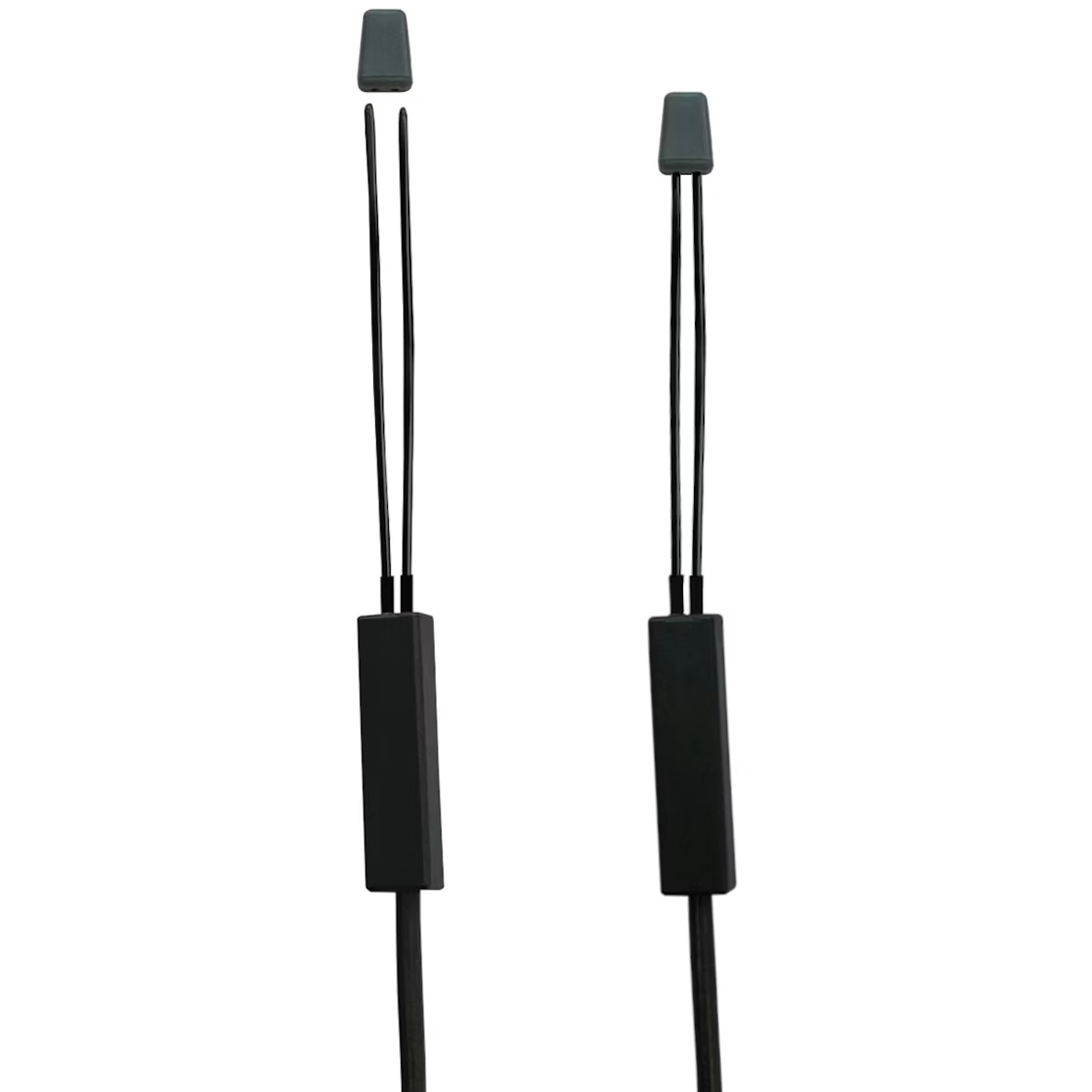

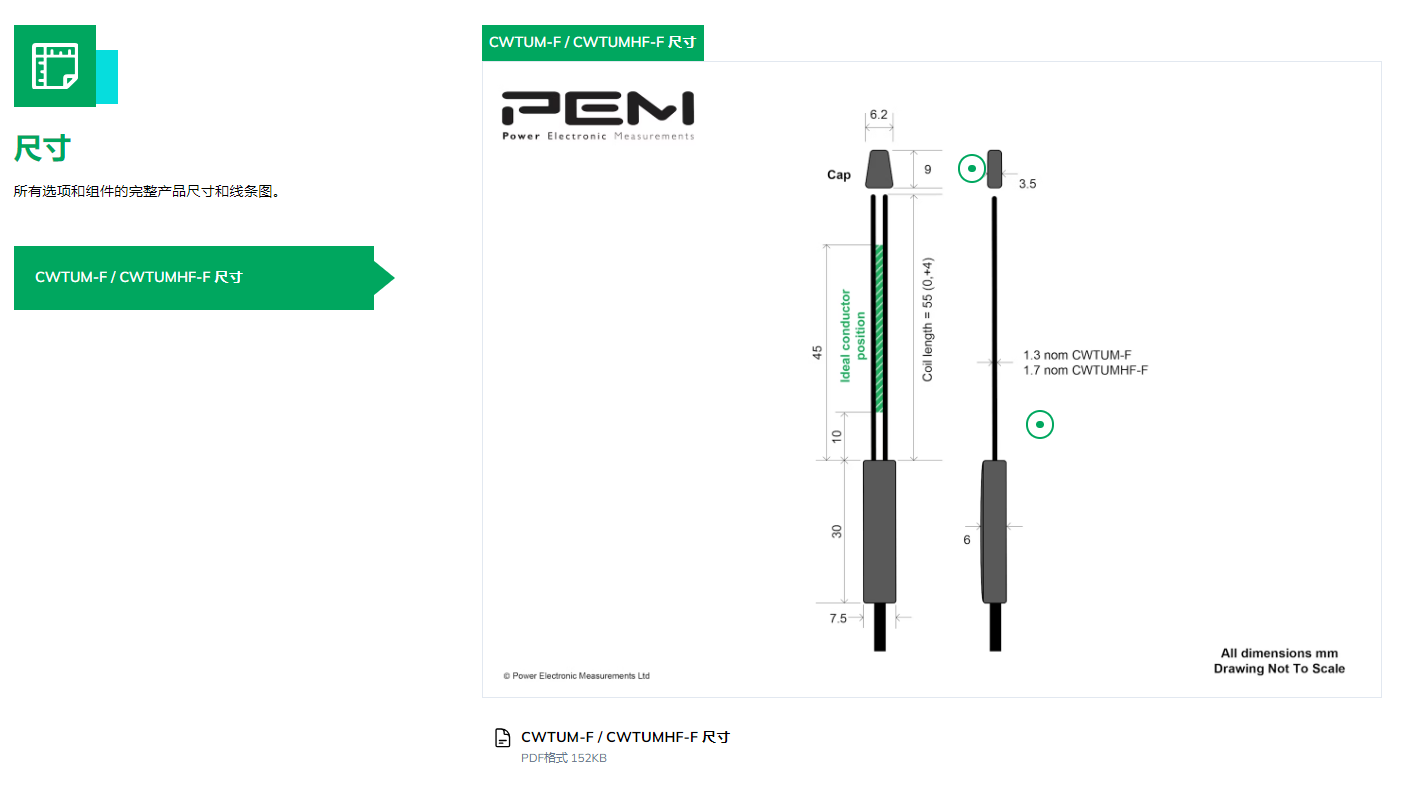

新颖的 “叉形 ”结构，线圈长度为 55 毫米。

带 BNC 输出的宽带交流电流探头，可连接到大多数类型的示波器或数据采集设备。

CWTUM-F（1.3mm 厚度）是 PEM 原始 CWT Ultra-mini 系列的扩展。新颖的机械结构可以减小整体罗氏线圈尺寸，从而减小探针对被测电路的影响。这简化了密集电力电子电路中的测量。

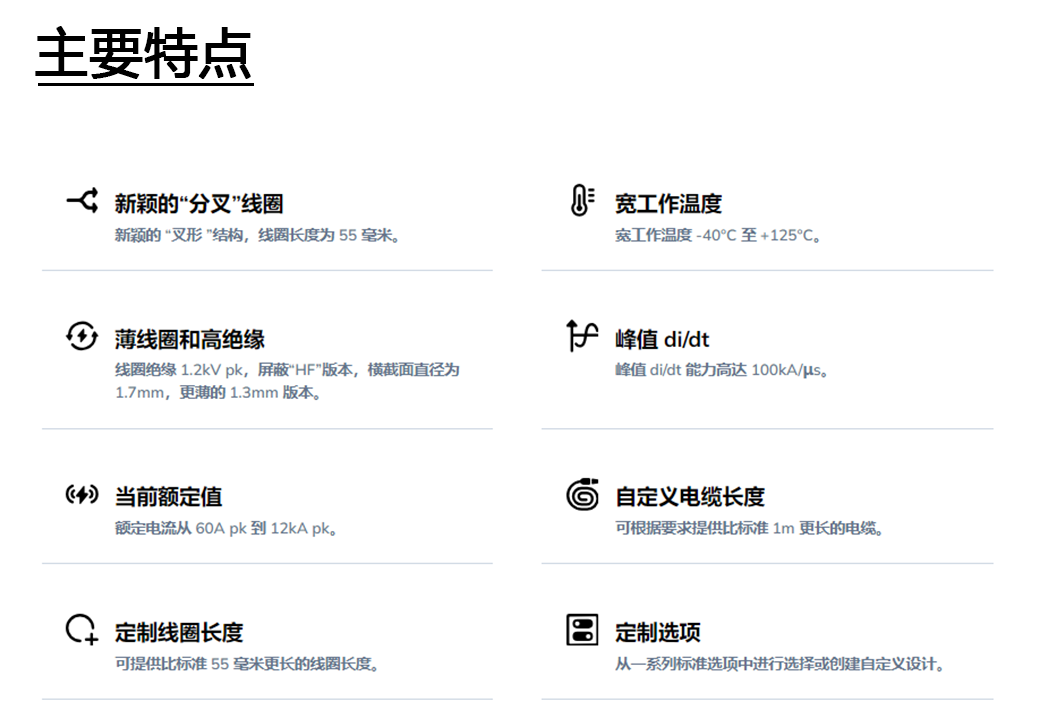

特征

新颖的 “叉形 ”结构，线圈长度为 55 毫米。

宽工作温度 -40°C 至 +125°C。

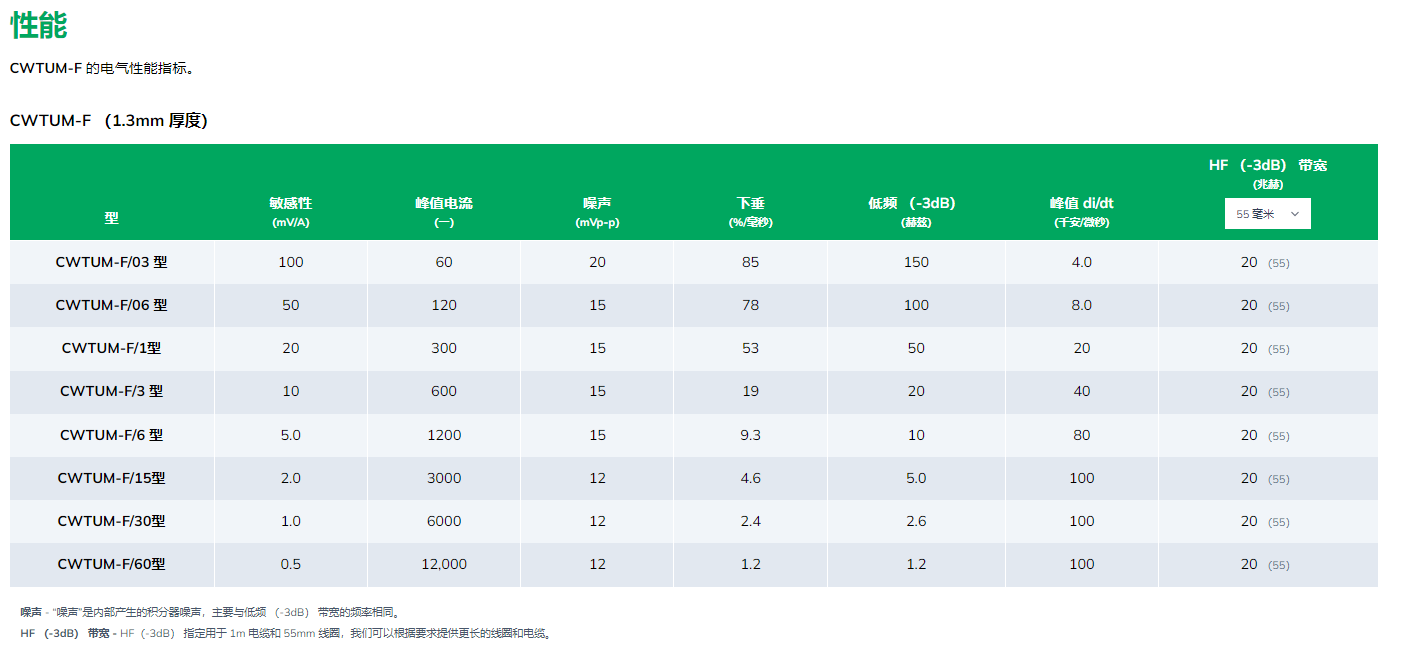

额定电流从 60A pk 到 12kA pk。

线圈绝缘 1.2kV pk.

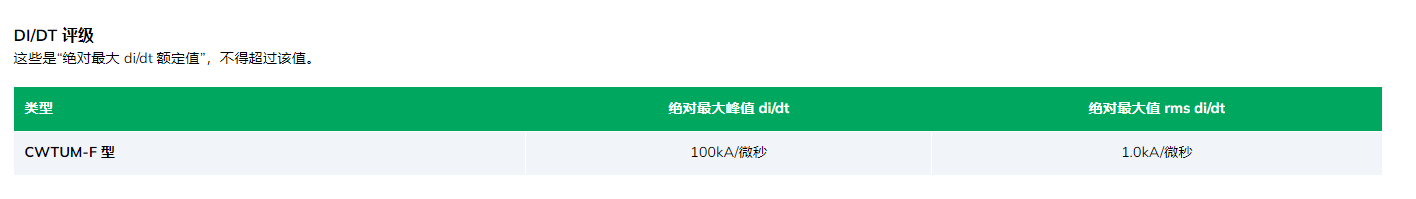

峰值 di/dt 能力高达 100kA/μs。

薄型 1.3mm 横截面直径。

高频 （-3dB） 20MHz

屏蔽“HF”版本，横截面直径为 1.7 毫米。

出色的抗压能力

HF （-3dB） 30MHz

应用

电力电子电路中的开关电流波形：

小至 TO-220、D 的 MOSFET 或 IGBT 器件2PAK 和其他 SMT 功率器件。

测量功率器件中半导体键合丝的功率损耗。

监控小型电感器、电容器、缓冲电路等中的电流

在存在大直流电流的情况下测量小交流电流（例如监测电容器纹波）。

电源转换器开发和诊断。

测量射频应用中的高频正弦电流、脉冲电流或瞬态电流。

标准和认证

CE 标志

符合 EMC EN61326-1

符合 IEC 61010-1;IEC 61010-2-032 标准

PEM Ltd 已通过 ISO9001：2015 标准认证

专利产品

PEM 致力于为客户提供最高水平的质量，请在质量标准和合规性部分阅读有关我们如何努力实现这一目标的更多信息。
