一、示波器X10和X1档的释义
X1档，表示信号没有经过衰减直接进入示波器；
X10档，表示信号衰减10倍后进入示波器。
二、示波器探头原理

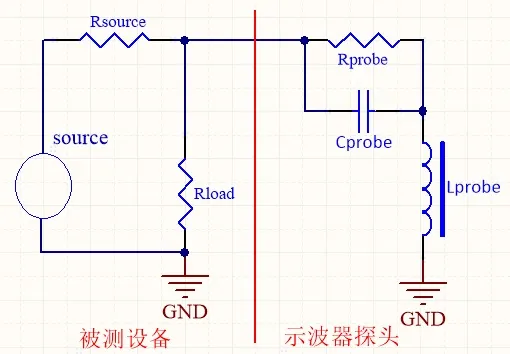

下图为示波器探头等效电路
Rprobe是探头的输入电阻，阻值越大越好。它和被测电路进行分压，使得实测电压比实际电压小。为了避免探头电阻负载造成的影响，一般要求Rprobe要大于Rsource和Rload的10倍以上。
一般情况下，示波器x10档探针输入阻抗为10M；x1档探针输入阻抗为1M。
Cprobe是探头本身的输入电容，也是寄生电容。这个寄生电容是影响探头带宽的最重要因素，它会衰减高频成分，把信号的上升沿变缓。通常高带宽的探头寄生电容都比较小。理想情况下Cprobe 应该为0，但实际做不到。一般无源探头的输入电容在10pf 至几百pf ，高带宽的有源探头输入电容一般在0.2pf 至几pf 。
Lprobe是探头导线的寄生电感，通常 1mm 探头的地线会有大约 1nH 的电感，信号和地线越长，电感值越大。探头的寄生电感和寄生电容组成了谐振回路，当电感值太大时，在输入信号的激励下就有可能产生高频谐振，造成信号的失真。所以高频测试时需要严格控制信号和地线的长度，否则很容易产生振铃。
三、示波器什么时候使用X1和X10?
①对于未知信号，最好使用X10档，以免烧坏仪器。
②测量晶振等内阻较大，输出阻抗大的线路时，使用X10档，可以获得比较精确的幅度值。起到提高输入阻抗的作用。
③测量电源，信号发生器输出等有一定负载能力的线路，可以用X1档。如果幅度超出了示波器输入范围，也要用X10档，这时候起到的是衰减信号的作用。
④对于内阻较高的信号源，应优先选x10档，再适当调节输入灵敏度，如被测信号太小，就只好用x1档。
以上就是示波器的档位在使用过程中的使用规则，大家这测试的时候尽量按上述建议去操作。
