数字示波器的普及率非常低，基本都是我们工程师或者技术人员使用，因为使用这类机器，还是需要有点理论知识，这也导致大家对示波器的认知非常少，今天给大家讲解一下示波器的几个重要参数，如下：

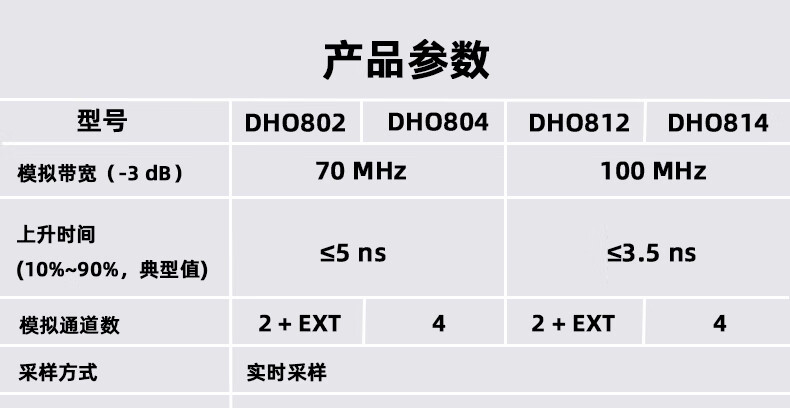

数字示波器的重要参数：
带宽、采样率、存储深度、通道数、波形刷新率、时间轴宽度。
带宽：是示波器的核心参数，决定了示波器的性能等级，大家知道，示波器本身也是电子电路组成，电路上的元器件对频率有一个响应范围，一个示波器的性能越高，能处理的信号频率越高，能捕捉到更高频率的输入信号。
而被测信号，往往是不同频率叠加后的波形，如果示波器的带宽很低，信号的高频部分就会丢失，被测信号的波形就会失真。
带宽的单位是（Hz），带宽对应的是信号频率。
示波器的带宽和被测信号的频率一般来讲有个5倍关系，即100M采样率的示波器，能检测到的被测信号的最大频率为20M。
采样率：事实上我们看到的示波器上的波形，是一个个点连接起来组成的图形，而这个点越密，则采样率越高，波形越精准，道理挺简单，放个图看看就更加简单，图中靠上的都是原始波形，左边只有6个采样点的情况下，失真很厉害，27个采样点时，波形更接近原波形：
采样率的单位是（Sa/s），其中Sa是sample的缩写，整个意思就是每秒的采样点数量，比如我们常说的采样率为1G Sa/s的示波器，就是1秒钟能采样1G个采样点的意思。
存储深度：代表了一次可以连续记录的信号点的数量，它影响了波形回放的分辨率，这个存储深度当然是越大越好的，同样的时间显示单位下，存储深度越大，波形越不容易失真。当然存储深度越大，需要更大的存储器，存下来的数据还要显示到屏幕上，兼顾用户体验，所以对CPU的负荷也越高。
存储深度这个参数的单位是（pts），是points的缩写，意思就是采样点，比如250Mpts，就代表了该示波器能存储250M个点的数据。
通道数：名义上很好理解，就是你们能看到的示波器上探头接入的数量，一般用用双通道就够了，高端示波器往往具备4通道或以上，还有混合通道，多路模拟+数字通道的配置，这种配置的示波器简称MSO，它在普通示波器功能基础上实现了一定的逻辑分析功能。
波形刷新率：波形每秒钟的刷新次数，示波器的屏幕刷新率一般就是几十Hz，波形刷新率不等同于屏幕刷新率，示波器内部有波形合成，示波器上显示的一幅图像，实际上是有多帧波形合成，更高的波形刷新率不容易漏过那些突变的波形，带来更真实的展示。
波形刷新率的单位是(wfms/s)，意思就是每秒能刷新的波形数量。
