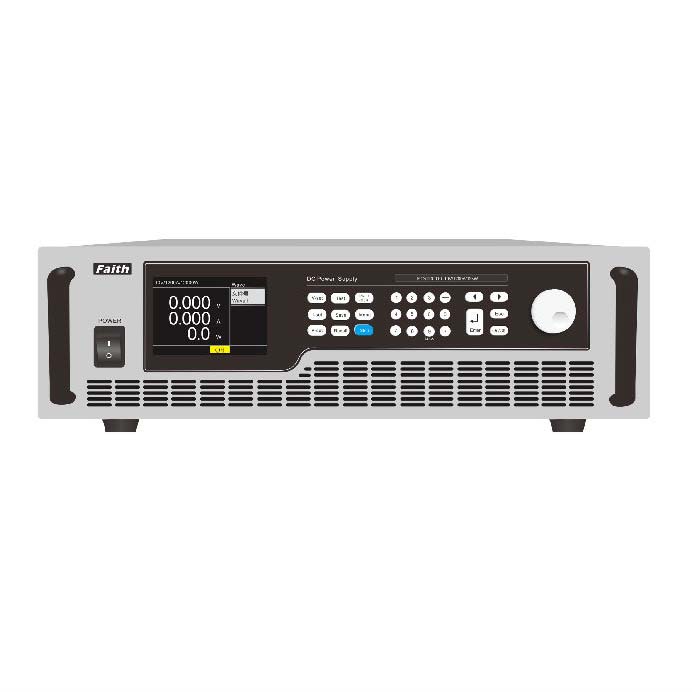

FTG系列可编程直流开关电源,电压范围从10V~1500V,单机电流可达20000A,单机最大功率为600kW。国内首创技术,大电流工作时依然保持0.1%的控制及测量精确度,为传感器测试、超导材料测试,线缆测试等试验提供有力支持。
FTG系列具有高功率密度、大电流低纹波噪声、瞬态响应快速、分辨率高、精度高等优点。电源整机采用模块组合堆叠的体系架构,模块间通过高速外部总线连接,可靠性高且便于维护与扩展。可应用于实验室测试、车载设备测试、太阳能逆变器测试、DC/DC转换器与逆变器测试、引擎启动测试、电池自动充电、电子产品生命周期测试。
FTG系列具备LAN/RS232/ RS485(选)/GPIB(选)/CAN(选)接口,既支持SCPI协议也支持标准ModBus-RTU协议,再配合内置隔离数/模控制接口(选),为系统集成应用带来极大的应用多样性及便利性。
功能特点
1. 单机范围:电压:0~1500V;电流:0~20000A;功率:4~600kW
2. 高精度的电压电流控制与测量;
3. 恒压、恒流、恒功率输出功能;
4. 方便、实用的序列功能,可实现各种电压电流波形输出;
5. 复杂的波形编辑功能,可实现各种复杂的电压电流波形输出;
6. 高功率密度,3U/15kW;
7. 具备电压远端补偿及保护功能,远端近端自动切换,使用方便;
8. 支持电压、电流监视输出;
9. 输出时间可自由设定,可精确控制和记录输出时间;
10. 模拟编程:通过模拟量控制输出电压和输出电流(选);
11. 提供具有强大的信号监控能力的复合信号端口(选);
12. 监视输出:电压电流的输出波形以模拟量的形式输出,方便监测;
13. 提供RS232、LAN、RS485(选)、GPIB(选)、CAN(选)多种远程通信接口;
14. 标准SCPI及Modbus-RTU指令,方便组建智能化测试平台和进行二次开发;
15. 模块堆叠组合、标准机架式设计,便于安装、维护;
16. 过电压/过电流/过功率/过温度全方位智能保护功能;
17. TFT彩色液晶显示屏,支持简体中文、繁体中文与英文显示;
18. 采用智能风扇控制,降低噪音,提高风扇寿命。
应用领域
1. 电力电子实验室的多规格灵活应用;
2. 燃料电池、动力电池、铅蓄电池、超级电容测试;
3. 车载、机载、舰载电子设备的供电环境仿真;
4. 直流充电机、充电桩设计和测试系统集成;
5. 服务器电源、UPS、逆变器设计和测试;
6. 太阳能、风能、储能领域设计和测试;
7. 传感器、超导材料、线缆等产品测试;
8. 无人机、激光、传感器领域供电和设计测试。

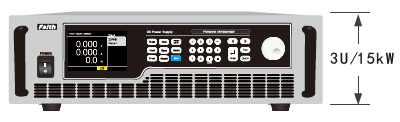

3U/15kW高功率密度
FTG系列提供了3U/15kW的高功率密度,具有输出精准、响应快速以及低纹波噪声等特性。宽范围的电压10V~1500V,电流3.5A~12000A的组合,适合从设计到产品生产流程的每一个测试验证环节。
测量功能
FTG系列内置16bits高精度A/D转换器,电压0.05%F.S.、电流0.1%+0.1%F.S.的测量精度。电压、电流、功率的测量值可同时显示在电源前面板的显示屏上。除此之外,FTG额外提供电压与电流监视输出功能,用户可借由监视输出端子通过示波器监控电压电流的输出波形。
恒功率功能

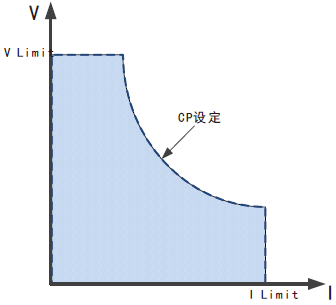

FTG系列电源具有恒功率输出功能,该功能允许用户设置功率输出值、最高输出电压和最高输出电流。恒功率输出开启后,电源不断调整输出电压与输出电流,使得输出功率维持在设定值。用户还可调整响应速度,以适应不同速率的各类负载。
序列功能
FTG系列电源具有序列输出功能,用户可根据实际需要编辑复杂电压电流波形。支持10个序列文件,每个文件100步,支持循环、链接,方便实现复杂波形输出。

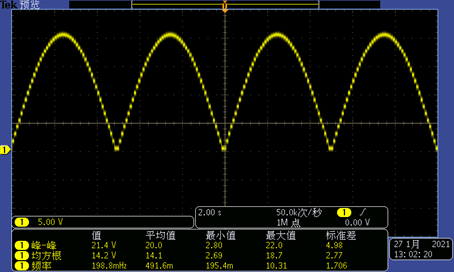

序列功能生成的半波正弦
电池内阻模拟功能

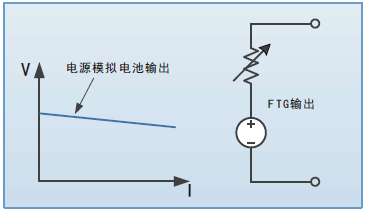

FTG系列电源具备电池内阻模拟输出功能,当电源输出电流增大时输出电压可根据用户预先设定内阻值进行调节。
CV、CC优先
当电源输出接入感性或容性负载时会造成输出电流或电压一定程度的过冲,轻则触发被测设备保护,严重的将直接导致被测设备损坏。FTG系列具备CV、CC输出优先功能从而有效抑制输出过冲及带来的影响。
CV优先(高速建立电压,电流超调)
CC优先(高速建立电流,电压超调)
模拟编程功能

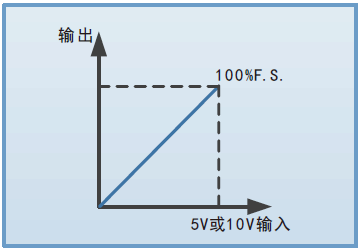

FTG系列具有电压编程与电流编程两个模拟量输入端口,可分别控制输出电压与输出电流。模拟量编程信号可选择0~5V或者0~10V直流电压信号。编程信号对应于0~100%F.S.的输出电压与输出电流。
订购信息
订购信息表-1 | |||||||||||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
10V | FTG040-010 | 400A | 4kW | 15V | FTG045-015 | 300A | 4.5kW | 20V | FTG050-020 | 250A | 5kW |
FTG080-010 | 800A | 8kW | FTG090-015 | 600A | 9kW | FTG100-020 | 500A | 10kW | |||
FTG120-010 | 1200A | 12kW | FTG135-015 | 900A | 13.5kW | FTG150-020 | 750A | 15kW | |||
FTG160-010 | 1600A | 16kW | FTG180-015 | 1200A | 18kW | FTG200-020 | 1000A | 20kW | |||
FTG200-010 | 2000A | 20kW | FTG225-015 | 1500A | 22.5kW | FTG250-020 | 1250A | 25kW | |||
FTG240-010 | 2400A | 24kW | FTG270-015 | 1800A | 27kW | FTG300-020 | 1500A | 30kW | |||
FTG360-010 | 3600A | 36kW | FTG405-015 | 2700A | 40.5kW | FTG450-020 | 2250A | 45kW | |||
FTG480-010 | 4800A | 48kW | FTG540-015 | 3600A | 54kW | FTG600-020 | 3000A | 60kW | |||
FTG600-010 | 6000A | 60kW | FTG675-015 | 4500A | 67.5kW | FTG900-020 | 4500A | 90kW | |||
FTG1200-010 | 12000A | 120kW | FTG1080-015 | 7200A | 108kW | FTG1200-020 | 6000A | 120kW | |||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
30V | FTG050-030 | 167A | 5kW | 40V | FTG050-040 | 125A | 5kW | 50V | FTG050-050 | 100A | 5kW |
FTG100-030 | 334A | 10kW | FTG100-040 | 250A | 10kW | FTG100-050 | 200A | 10kW | |||
FTG150-030 | 500A | 15kW | FTG150-040 | 375A | 15kW | FTG150-050 | 300A | 15kW | |||
FTG200-030 | 667A | 20kW | FTG200-040 | 500A | 20kW | FTG200-050 | 400A | 20kW | |||
FTG250-030 | 833.5A | 25kW | FTG250-040 | 625A | 25kW | FTG250-050 | 500A | 25kW | |||
FTG300-030 | 1000A | 30kW | FTG300-040 | 750A | 30kW | FTG300-050 | 600A | 30kW | |||
FTG450-030 | 1500A | 45kW | FTG450-040 | 1125A | 45kW | FTG450-050 | 900A | 45kW | |||
FTG600-030 | 2000A | 60kW | FTG600-040 | 1500A | 60kW | FTG600-050 | 1200A | 60kW | |||
FTG900-030 | 3000A | 90kW | FTG900-040 | 2250A | 90kW | FTG900-050 | 1800A | 90kW | |||
FTG1200-030 | 4000A | 120kW | FTG1200-040 | 3000A | 120kW | FTG1200-050 | 2400A | 120kW | |||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
60V | FTG050-060 | 83.5A | 5kW | 100V | FTG050-100 | 50A | 5kW | 160V | FTG050-160 | 31.5A | 5kW |
FTG100-060 | 167A | 10kW | FTG100-100 | 100A | 10kW | FTG100-160 | 62.5A | 10kW | |||
FTG150-060 | 250A | 15kW | FTG150-100 | 150A | 15kW | FTG150-160 | 94A | 15kW | |||
FTG200-060 | 333.5A | 20kW | FTG200-100 | 200A | 20kW | FTG200-160 | 125A | 20kW | |||
FTG250-060 | 417A | 25kW | FTG250-100 | 250A | 25kW | FTG250-160 | 156.5A | 25kW | |||
FTG300-060 | 500A | 30kW | FTG300-100 | 300A | 30kW | FTG300-160 | 188A | 30kW | |||
FTG450-060 | 750A | 45kW | FTG450-100 | 450A | 45kW | FTG450-160 | 281.5A | 45kW | |||
FTG600-060 | 1000A | 60kW | FTG600-100 | 600A | 60kW | FTG600-160 | 375A | 60kW | |||
FTG900-060 | 1500A | 90kW | FTG900-100 | 900A | 90kW | FTG900-160 | 562.5A | 90kW | |||
FTG1200-060 | 2000A | 120kW | FTG1200-100 | 1200A | 120kW | FTG1200-160 | 750A | 120kW |
订购信息表-2 | |||||||||||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
250V | FTG050-250 | 20A | 5kW | 300V | FTG050-300 | 17A | 5kW | 400V | FTG050-400 | 12.5A | 5kW |
FTG100-250 | 40A | 10kW | FTG100-300 | 33.5A | 10kW | FTG100-400 | 25A | 10kW | |||
FTG150-250 | 60A | 15kW | FTG150-300 | 50A | 15kW | FTG150-400 | 37.5A | 15kW | |||
FTG200-250 | 80A | 20kW | FTG200-300 | 67A | 20kW | FTG200-400 | 50A | 20kW | |||
FTG250-250 | 100A | 25kW | FTG250-300 | 83.5A | 25kW | FTG250-400 | 62.5A | 25kW | |||
FTG300-250 | 120A | 30kW | FTG300-300 | 100A | 30kW | FTG300-400 | 75A | 30kW | |||
FTG450-250 | 180A | 45kW | FTG450-300 | 150A | 45kW | FTG450-400 | 112.5A | 45kW | |||
FTG600-250 | 240A | 60kW | FTG600-300 | 200A | 60kW | FTG600-400 | 150A | 60kW | |||
FTG900-250 | 360A | 90kW | FTG900-300 | 300A | 90kW | FTG900-400 | 225A | 90kW | |||
FTG1200-250 | 480A | 120kW | FTG1200-300 | 400A | 120kW | FTG1200-400 | 300A | 120kW | |||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
500V | FTG050-500 | 10A | 5kW | 600V | FTG050-600 | 8.5A | 5kW | 800V | FTG050-800 | 6.5A | 5kW |
FTG100-500 | 20A | 10kW | FTG100-600 | 17A | 10kW | FTG100-800 | 12.5A | 10kW | |||
FTG150-500 | 30A | 15kW | FTG150-600 | 25A | 15kW | FTG150-800 | 19A | 15kW | |||
FTG200-500 | 40A | 20kW | FTG200-600 | 33.5A | 20kW | FTG200-800 | 25A | 20kW | |||
FTG250-500 | 50A | 25kW | FTG250-600 | 42A | 25kW | FTG250-800 | 31.5A | 25kW | |||
FTG300-500 | 60A | 30kW | FTG300-600 | 50A | 30kW | FTG300-800 | 37.5A | 30kW | |||
FTG450-500 | 90A | 45kW | FTG450-600 | 75A | 45kW | FTG450-800 | 56.5A | 45kW | |||
FTG600-500 | 120A | 60kW | FTG600-600 | 100A | 60kW | FTG600-800 | 75A | 60kW | |||
FTG900-500 | 180A | 90kW | FTG900-600 | 150A | 90kW | FTG900-800 | 112.5A | 90kW | |||
FTG1200-500 | 240A | 120kW | FTG1200-600 | 200A | 120kW | FTG1200-800 | 150A | 120kW | |||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
1000V | FTG050-1000 | 5A | 5kW | 1200V | FTG050-1200 | 4.5A | 5kW | 1500V | FTG050-1500 | 3.5A | 5kW |
FTG100-1000 | 10A | 10kW | FTG100-1200 | 8.5A | 10kW | FTG100-1500 | 7A | 10kW | |||
FTG150-1000 | 15A | 15kW | FTG150-1200 | 12.5A | 15kW | FTG150-1500 | 10A | 15kW | |||
FTG200-1000 | 20A | 20kW | FTG200-1200 | 17A | 20kW | FTG200-1500 | 13.5A | 20kW | |||
FTG250-1000 | 25A | 25kW | FTG250-1200 | 21A | 25kW | FTG250-1500 | 17A | 25kW | |||
FTG300-1000 | 30A | 30kW | FTG300-1200 | 25A | 30kW | FTG300-1500 | 20A | 30kW | |||
FTG450-1000 | 45A | 45kW | FTG450-1200 | 37.5A | 45kW | FTG450-1500 | 30A | 45kW | |||
FTG600-1000 | 60A | 60kW | FTG600-1200 | 50A | 60kW | FTG600-1500 | 40A | 60kW | |||
FTG900-1000 | 90A | 90kW | FTG900-1200 | 75A | 90kW | FTG900-1500 | 60A | 90kW | |||
FTG1200-1000 | 120A | 120kW | FTG1200-1200 | 100A | 120kW | FTG1200-1500 | 80A | 120kW |
订购信息表-3* | |||||||||||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
10V | FTG040-010H | 400A | 4kW | 15V | FTG045-015H | 300A | 4.5kW | 20V | FTG050-020H | 250A | 5kW |
FTG080-010H | 800A | 8kW | FTG090-015H | 600A | 9kW | FTG100-020H | 500A | 10kW | |||
FTG120-010H | 1200A | 12kW | FTG135-015H | 900A | 13.5kW | FTG150-020H | 750A | 15kW | |||
FTG240-010H | 2400A | 24kW | FTG270-015H | 1800A | 27kW | FTG300-020H | 1500A | 30kW | |||
FTG480-010H | 4800A | 48kW | FTG540-015H | 3600A | 54kW | FTG600-020H | 3000A | 60kW | |||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
30V | FTG050-030H | 167A | 5kW | 600V | FTG050-600H | 8.5A | 5kW | 1000V | FTG050-1000H | 5A | 5kW |
FTG100-030H | 334A | 10kW | FTG100-600H | 17A | 10kW | FTG100-1000H | 10A | 10kW | |||
FTG150-030H | 500A | 15kW | FTG150-600H | 25A | 15kW | FTG150-1000H | 15A | 15kW | |||
FTG300-030H | 1000A | 30kW | FTG300-600H | 150A | 30kW | FTG300-1000H | 30A | 30kW | |||
FTG600-030H | 2000A | 60kW | FTG600-600H | 100A | 60kW | FTG600-1000H | 60A | 60kW |
*更多标准电压规格产品,包括75V/80V/120V/150V/200V等不一一列出;
*更大功率规格型号不一一列出;
*后缀H表示:10V、15V、20V、30V为电流高斜率机型;600V、1000V为电压高斜率机型。
