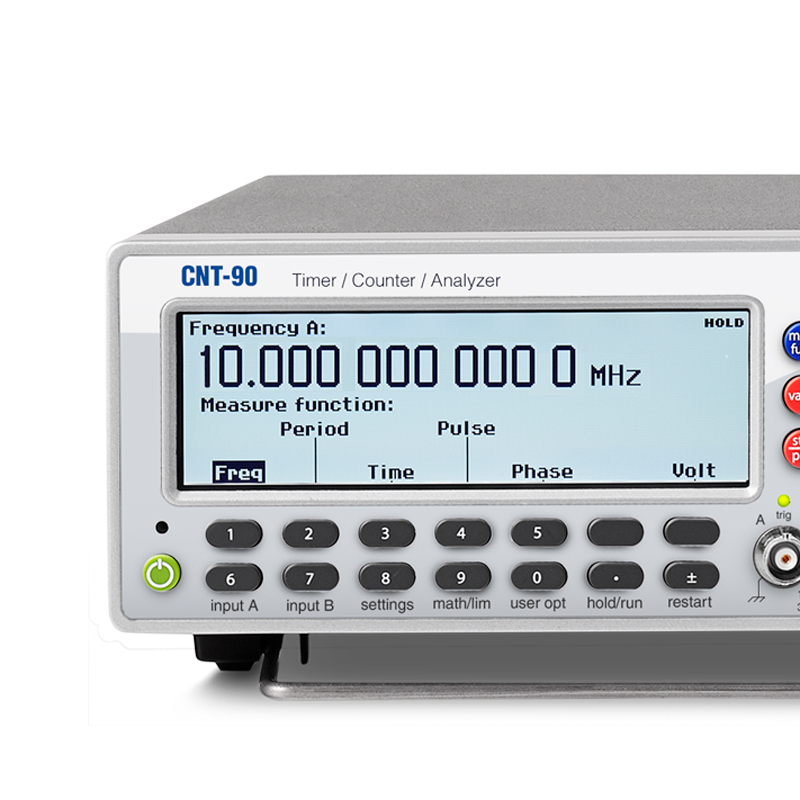

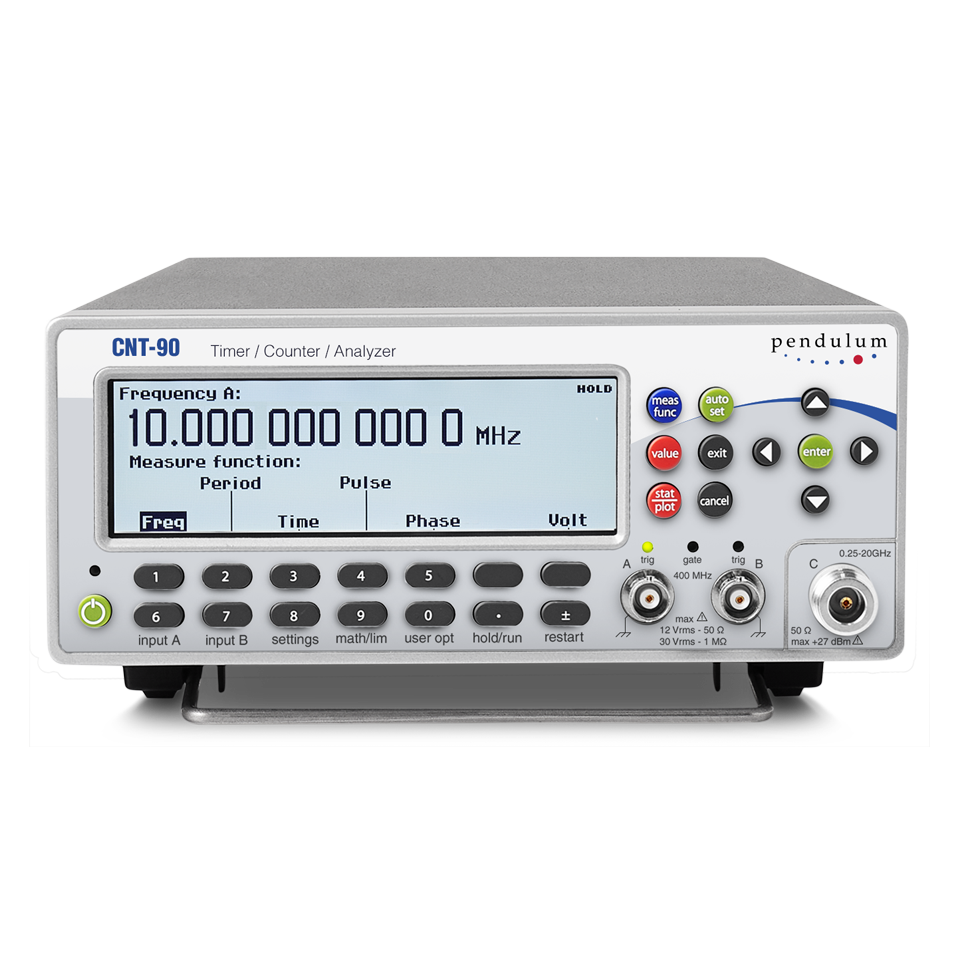

Pendulum CNT-90 基本频率计数器/分析仪

概述

CNT-90 频率计数器/时间间隔测试仪/分析仪非常适合频率、时间或相位的测量、分析和校准。在生产测试系统，研发，校准实验室或者现场应用的场合，CNT-90 频率计数器/时间间隔测试仪/分析仪的性能都优于市场上许多其它仪器。

测试速度快并且分辨率高

CNT-90是一款高性能频率计数器，测量速度快，可达250,000次测量/秒；内部存储器的存储深度为750k；极高的测量分辨率：12 位/秒（频率），100ps（时间）。CNT-90 易于使用，多模式图形/数字显示，改进了对测量的控制，并有出色的性价比。

GPIB/USB 接口提高系统吞吐率和效率

为了和 PC 之间的连接，USB 和 GPIB （IEEE 488.2） 接口是 CNT-90 的标准配置。GPIB 接口兼容 SCPI/1999 标准，也可切换到HP53131A 仿真模式，方便替换现有自动测试系统中其他品牌旧的频率计，同时也大大降低了对现有测试系统程序重新编程的需求。

CNT-90 具有 2k 测量结果/秒（GPIB 或 USB）的快速总线传输速度，提高系统吞吐量，从而节省系统测试时间。

零死区时间

与标准门控频率计数器不同，CNT-90的连续时间戳可以捕获所有单个周期，无死区时间测量完整周期，而不会出现插值误差。此过程允许对测量值进行最小二乘线性回归，从而增加测量分辨率。

微波频率范围和参考时基

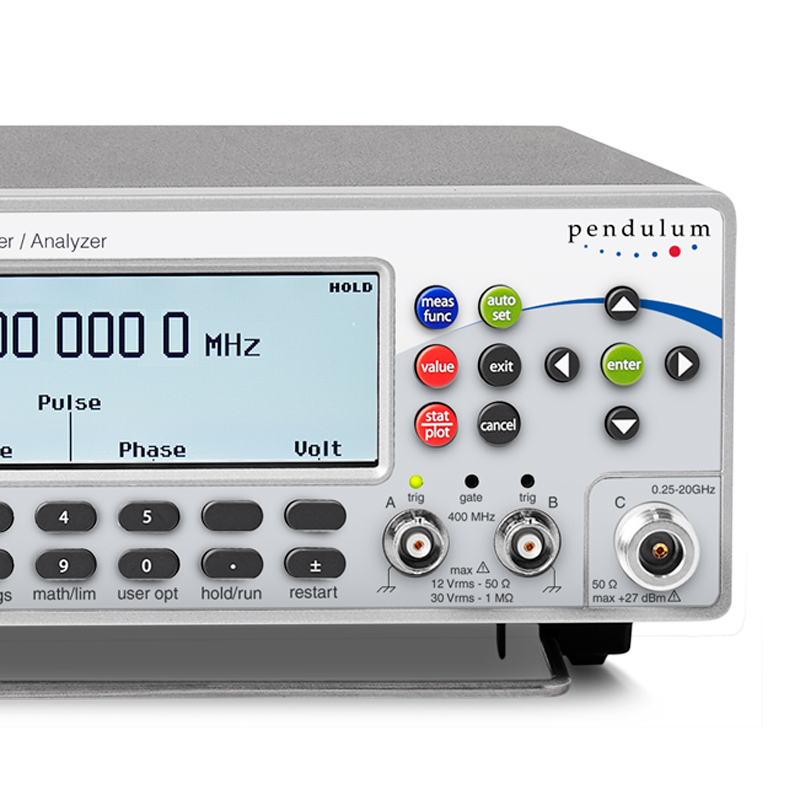

CNT-90 标配A，B通道具有 400 MHz 标准频率范围，选件C通道可以选择3、8、14 或者20 GHz的频率范围。CNT-90提供两种 OCXO 参考时基选项：一种具有非常高的稳定性（0.01 ppm/月），另一种具有超高稳定性（0.003 ppm/月）。

图形显示和多模式演示

CNT-90频率计数器提供对测量结果的图形显示功能，包括：直方图、趋势图以及调制域分析等，这些图形显示功能可以使用户更加深入的理解随机信号的分布和被测信号参数随时间的变化（从缓慢的漂移到剧烈的抖动和调制）。完整的统计分析包括平均值、最小值、最大 值、峰峰值、标准偏差和 Allan 偏差等。

借助TimeView调制域分析软件选件，CNT-90统计处理功能更强大，并提供扩展的分析功能。

内置电池选件

CNT-90 和 CNT-90XL 具有 90 Wh 容量的可选电池组，能够无电源运行至少 4.5 小时。在待机状态下，电池组可以保持OCXO预热并运行超过24小时。频率计数器/分析仪的电池选件在下面三种不同的应用中非常有价值：

• 现场无交流电源运行；

• 在运输过程中保持OCXO稳定性，可在到达目的地时无需预热即时使用；

• 电池在功能上类似于一个内置 UPS（不间断电源）。
